神田川某整備工事

本工事は、神田川流域の洪水・地震・高潮等による災害発生防止に掛る護岸改修工事です。
既設構造物を残置したまま杭圧入が施工できるジャイロプレス工法が採用されています。
また、鋼管杭圧入後作業構台延長の為、ノンステージング工法を利用しています。

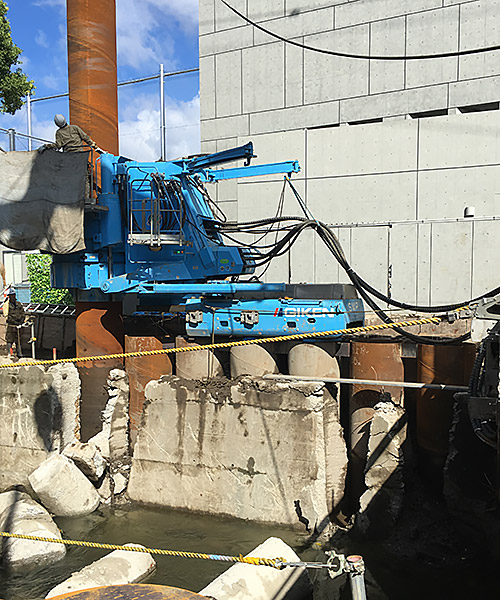

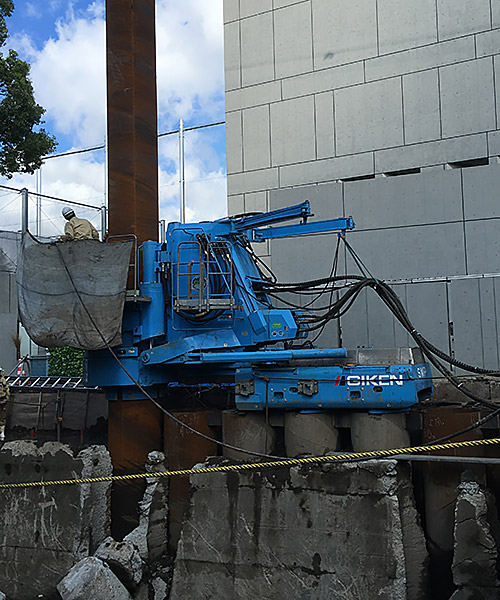

GRV1230による鋼管杭圧入作業中です。

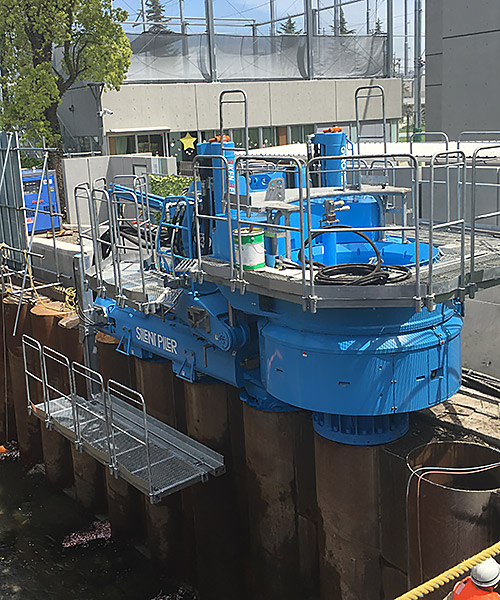

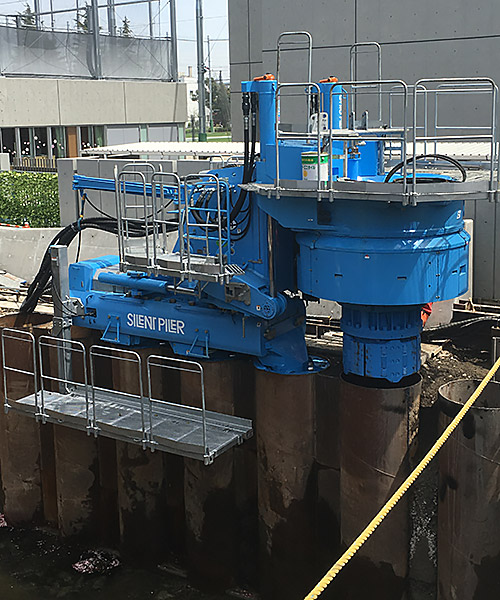

F401による鋼管杭圧入作業中です。

鋼管杭は縦継溶接となる為、ステージ周りに防炎シート養生を行い、火花等の飛散を防ぎます。

F401はGRV1230より軽量でコンパクトとなっています。

工  種 鋼管杭圧入工・鋼矢板圧入工
工  法 ジャイロプレス工法/ノンステージング併用・硬質地盤クリア工法
工事場所 東京都杉並区和泉
明  細 φ1,000 L=13.5m 93本
Ⅳ型鋼矢板 L=9.5m~13.5m 111枚
使用機械 ジャイロパイラー GRV1230・F401
クランプクレーン CB4-2
クローラクレーン TK750S・ZX135UST
クラッシュパイラー SCU-ECO400S
